MBS专用氮气闭路循环干燥机
MBS专用氮气闭路循环干燥机
详细说明:

MBS专用氮气闭路循环干燥机

一,应用范围

本公司生产的MBS型闭路氮气循环卧式沸腾流化床干燥机/冷却机是一种可以连续或者运行的干燥/冷却设备;特别适用处理易燃易爆的粉料和细颗粒状物料;广泛适用于化工、轻工、医药、食品、塑料、粮油、矿渣、制盐、糖等行业的粉料和细颗粒状物料的干燥、冷却、增湿等作业。

运用行业:医药食品行业,粮食行业,化工行业,矿粉等行业。

二,工作原理

1,原理简述:

充氮排氧过程:关闭相应的管路电动阀,开启排空风机,抽气一定时间后,当系统压力表显示一定值时,关闭相应的电动阀,关闭排空风机,开启冲氮电动阀,向系统充氮;当在线氧气检测装置测量系统氧气残留量值小于要求值时,程序控制器PLC发出指令, 关闭冲氮电动阀,系统充氮过程完成.进入下道工序.

干燥过程:打开循环鼓风机, 开启散热器将系统温度加热到: 需要温度;打开无极变频调速的进料关凤机和出料关风机,打开排水泵,开始干燥流程;热风与卧式沸腾流化床中物料进行热交换,尾气从卧式沸腾流化床出风口排出,经冷凝106,除雾器,冷却除水后,进入循环鼓风机,进行干燥循环.经过一定时间的干燥,符合产品终水份要求的成品排出干燥机收集, 完成干燥过程.

溶剂冷凝回收过程:干燥循环风经循环风管,冷凝器冷凝,由除水器回收溶剂排出系统收集.除去循环风中的水份后,再次进入干燥主机,完成溶剂回收过程.

系统氮气保护:氮气保护,主要由线氧气检测仪器制动控制,当含氧量超标时,自动打开充氮气气动阀,向干燥系统充氮,当系统氧气残留量低于要求值时,自动关闭充氮气气动阀,保证系统安全运行.

  系统过压保护:当系统压力超过设定值时,压力检测装置动作,开启排空气动阀,排空风机运行,自动排空,当系统压力符合要求时, 压力检测装置复位,自动关闭排空气动阀, 排空风机,系统正常运行.

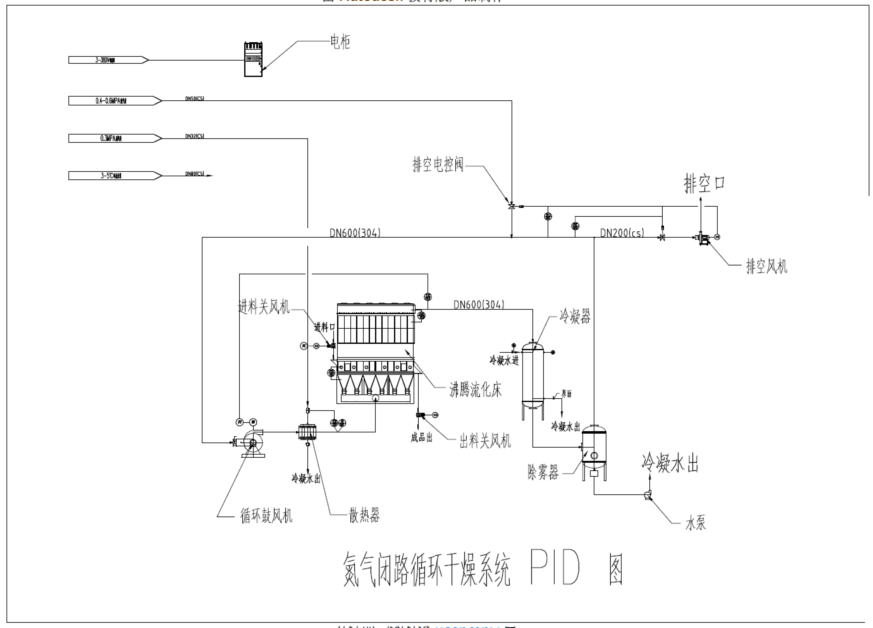

 2,设备流程PID图:


三,设备特点

1,氮气闭路循环干燥或冷却,广泛适用于像MBS类易燃易爆物料的干燥或冷却;

2,流态化传热均匀,无过热及死角现象,产品品质良好;

3,出口可调堰板设计,料层厚度可调,提高产量;

4,本机可选用蒸汽、燃气、燃油、燃煤为加热热源,使用范围广泛,可供用户选择。

四,设备技术规格:

型号

面积

M2

工作温度

额定蒸发量

重量

(Kg)

XFB20

0.5

50-250

20-30

~1500

XBF30

1.0

50-250

40-50

~2500

XFB50

2.0

50-250

60-80

~3500

XFB80

3.0

50-250

90-120

~4500

XFB100

4.0

50-250

120-160

~5800

XFB150

5.0

50-250

150-200

~6600

XFB200

8.0

50-250

200-300

~8600
